Протравливатель Клен-ПСБ-10

Клен-ПСБ-10 - стационарная машина для влажной обработки семян: барабанный протравливатель-инкрустатор, который работает без перерывов. Камеру не нужно ни загружать, ни выгружать по циклам - зерно движется сплошным потоком, и препарат ложится на него в движении.

Паспортные данные

• Протравливание: до 10 т/ч. Замер сделан по семенам пшеницы, плотность - не менее 780 кг/куб. м.
• Инкрустирование: до 2 т/ч. Здесь раствора расходуется больше, и пленка должна успеть закрепиться на оболочке.
• Электропитание: три фазы, 380 В.
• Потребляемая мощность: до 1,9 кВт, не больше.
• Полная масса с баком: 506 кг.

Четыре шага обработки

1. Распылитель на входе. Он установлен в приемной воронке, еще до барабана, и первым встречает семена. Поток в этот момент рассыпной, не слежавшийся, поэтому предварительное нанесение получается ровным.

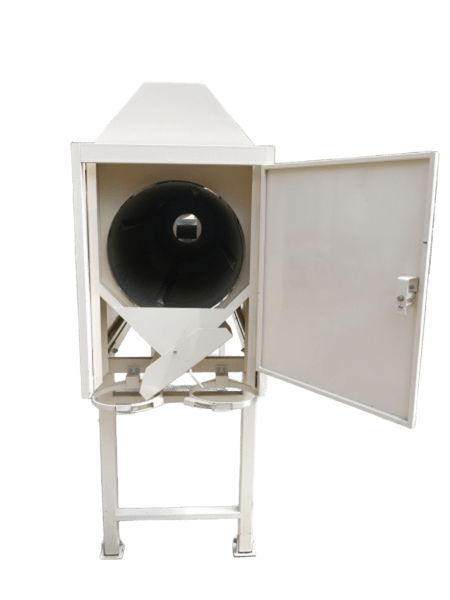

2. Барабан 750 мм. Такой у него диаметр. В барабане семена перемешиваются друг с другом, и препарат растягивается по всей поверхности зерна. Шнека или лопастного вала в зоне обработки конструкция не имеет: перемешивает само вращение. Машину так и выпускают - в исполнении, которое не травмирует семена.
3. Насос и бак. В гидросистему препарат качает из бака перистальтический насос, двигатель у него шаговый. Паспортный диапазон регулировки - 0,0-99,9 л/ч. Бак под рабочий раствор - на 200 л, с погружным миксером, который не выключается. Раствор не расслаивается, и концентрация на последней тонне партии такая же, как на первой.
4. Наклон рамы. Это способ менять время, которое семена проводят в барабане. Рама барабана опирается на регулируемые опоры, наклон выставляют механически. При пологой оси зерно задерживается в машине дольше, и обработка выходит полнее. Настройку ведут под контролем агронома-семеновода. Подачу препарата считают заново под фактическую производительность, а по ходу работы корректируют.

Пульт и дозатор

Дозатор бака препарата управляется с отдельного блока. На блоке четыре кнопки и светодиодный индикатор на четыре разряда, а режимов два: «Работа» и «Тарировка». Норма задается с шагом 0,1 л/ч - значит, цифру с прошлой партии можно повторить в точности. Тарировка увязывает то, что показывает индикатор, с настоящей подачей: препараты отличаются вязкостью и плотностью, и для каждого раствора соответствие свое. Подробнее узел и его настройка разобраны там, где описан бак-дозатор.

Один бак или два

Базовая комплектация - это один бак объемом 200 л. Но состав бывает двухкомпонентным, и тогда на протравливатель ставят второй бак с дополнительным распылителем. Первый контур работает со средством защиты, второй - с жидким инокулянтом; у каждого своя норма, дозирование раздельное.

Культуры

По культурам ограничений немного: зерновые и зернобобовые, масличные и технические. Отдельно назовем горох, сою и чечевицу. Жесткое перемешивание крупносемянным бобовым вредит - трескается оболочка, - а здесь такого воздействия просто нет. Аккуратно идут и подсолнечник с кукурузой, в том числе семенные фракции после калибровки, и пшеница с рапсом.

В Белгородской области это ложится на местный набор культур: озимая пшеница, ячмень, соя, кукуруза, подсолнечник. В регионе работают крупные агрохолдинги, а большим партиям как раз и нужна поточная машина на 10 т/ч, которую не останавливают на загрузку. Забрать протравливатель можно на терминале «Деловых Линий» в Белгороде - ул. Коммунальная, д. 18, корп. 2, - либо мы привезем его из Луганска прямо в хозяйство.

Сменили сорт или культуру - барабан и гидросистему надо промыть. Очистка оборудования идет быстро.

А если счет идет на килограммы (питомник селекционера, опытная делянка, пробный подбор режима перед потоком), смотрите лабораторную модель - Клен-ПСБ-0,01.

ПСБ-10 в линии

Отдельной единицей Клен-ПСБ-10 тоже работает. Но свои возможности полностью показывает в составе линии протравливания семян, когда семена загружаются, обрабатываются и затариваются в одном потоке и ручной перевалки нет вообще.

Чтобы результат был ровным, семена должны поступать в барабан равномерно - это главное условие. В паспорте оно записано прямым текстом: вне механизированной линии предпочтительно подавать материал тихоходной норией, а брать его из промежуточного бункера. Нория НЗ-10 семян не бьет и поток дает стабильный, а бункер закрывает провалы подачи. Без него доза препарата на тонну начинает гулять.

После обработки поток уходит на вторую норию и дальше - на устройство загрузки биг-бэг. Лопата и хранение на полу из схемы исключены: семена сразу оказываются в контейнере. Ставят комплект без фундамента, прямо на пол цеха - ровный, с асфальтовым или бетонным покрытием.

Комплект поставки

В паспорте записана такая поставка:

• 1 шт. - протравливатель-инкрустатор;
• 1 шт. - бак-дозатор;
• 1 шт. - руководство по эксплуатации.

Конструктивно протравливатель - это несколько узлов. Сварная рама, на ней ограждающая конструкция. Барабан, который вращается на клиноременном подвесе, и блок его привода. Загрузочное и разгрузочное устройства. Гидросистема: трубопроводы и распылитель. Бак из пластика на своей сварной раме, миксер, насос-дозатор. И пульты управления.

Видео

Продаем оборудование по заводским ценам. Гарантия - 18 месяцев эксплуатации; гарантийное и послегарантийное обслуживание ведет сам завод, он же поставляет запчасти. Для подбора комплектации нам нужно знать культуру, объем партии, препарат, которым вы протравливаете, и то, куда зерно идет после обработки. От этого зависит, сколько понадобится бак-дозаторов - один или два - и нужны ли узел загрузки биг-бэгов и нория с промежуточным бункером. Затем сообщим стоимость и сроки поставки.
