Дозатор жидкого инокулянта

За рабочий раствор в протравливателе-инкрустаторе Клен-ПСБ-10 отвечает отдельный узел - бак-дозатор жидкого инокулянта. Он делает две вещи: хранит запас раствора и отпускает его на распылитель машины с тем расходом, который задан. Один такой узел всегда приходит вместе с протравливателем - так записано в паспорте, в комплекте поставки. Второй - отдельная покупка. Он нужен, если семена за проход должны получить два разных состава либо если обработку нельзя прерывать.

От чего зависит норма на тонну

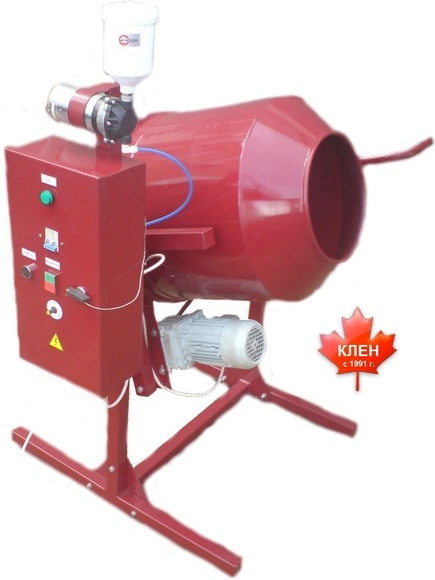

Вспомним, как ПСБ-10 наносит препарат. В приемной воронке работает распылитель. Потом семена попадают во вращающийся барабан, перемешиваются, и состав расходится по их поверхности. Равномерность распределения - заслуга барабана. А вот сколько препарата достанется тонне семян, зависит только от одного: какой объем пришел на распылитель за единицу времени. Значит, бак-дозатор обязан, во-первых, не позволить суспензии осесть в течение смены. Во-вторых, выдавать одинаковый расход при любом остатке раствора в баке.

Устройство узла

• Хранит раствор бак препарата. Он пластиковый, объемом 200 л, закреплен на сварной раме.
• Перемешивает погружной миксер. Работает он постоянно, и суспензия не успевает лечь на дно: что в начале смены, что в конце концентрация одна.
• Дозирует перистальтический насос с шаговым двигателем. Расход определяется именно насосом-дозатором.
• Управляет пульт: на нем четыре кнопки и светодиодный индикатор на 4 разряда.

Габариты бака в сборе: 750 x 755 x 1400 мм. Масса бака-дозатора - до 20 кг, не более. Отдельного ввода питания узлу не требуется. Его пульт соединяют с пультом управления протравливателя, и работает бак-дозатор от общей с Клен-ПСБ-10 сети: 3-фазной, 380 В.

Настройка подачи

Диапазон, в котором с пульта задается расход, - от 0,0 до 99,9 л/ч. Цена младшего разряда - 0,1 л препарата в час, так что норма выставляется до десятых долей литра. Пульт работает в двух режимах. В режиме «Работа» идет протравливание, и насос держит заданное значение подачи. Режим «Тарировка» - это калибровка: смотрят, сколько насос подает фактически, и сверяют с тем, что показывает индикатор.

Дозатор не решает, какой должна быть норма. Это дело агронома-семеновода: он определяет расход рабочего раствора под культуру, под препарат и под производительность линии, а методика расчета приведена в отдельной статье. Дозатор лишь удерживает цифру, которую ему выставили, - даже если наклон рамы изменили и семена стали находиться в барабане дольше или меньше.

Два случая для второго бак-дозатора

Покупать вторую емкость с собственным насосом-дозатором есть смысл в двух ситуациях.

• Составов два. Фунгицидный препарат и жидкий инокулянт нередко нельзя сливать в одну емкость. Нормы расхода у них тоже разные. Выход - два бака: у каждого состава своя емкость и своя дозировка, а семена, пройдя барабан один раз, получают и то и другое.
• Остановки недопустимы. Из первого бака расходуется раствор на текущую партию, во втором в это время делают следующий замес. Линия не ждет, пока приготовят раствор, поэтому на деле производительность оказывается ближе к паспортной - 10 т/ч.

К двум бак-дозаторам протравливателю полагается и второй распылитель - им машину оснащают дополнительно. Собирают оба варианта комплектации на одном и том же протравливателе. Сколько стоит каждый, указано в описании линии протравливания.

Инокулянт и протравитель на белгородских полях

В Белгородской области сеют сою, озимую пшеницу, ячмень, кукурузу и подсолнечник. Если семена вы обрабатываете сразу и протравителем, и жидким инокулянтом, второй бак-дозатор позволяет внести оба состава за один проход, не смешивая их. Узел небольшой - не тяжелее 20 кг. Из Луганска «Деловые Линии» привозят его в Белгород, на терминал по адресу ул. Коммунальная, д. 18, корп. 2, - вместе с протравливателем или отдельным грузом.

Заказ

Первый бак-дозатор заказывать не придется. Он числится в составе изделия - там же, где протравливатель и руководство по эксплуатации. Со вторым есть выбор: включить его в заказ линии с самого начала или докупить позднее, когда машина уже в работе. Ставят его возле протравливателя и подключают к пульту управления этой машины.

Хватит одного бака или потребуется два, зависит от культуры, планируемой производительности и набора препаратов - сообщите нам эти данные, и мы подберем комплектацию. Оборудование изготавливает завод в Луганске.
