Линия протравливания семян

Линия протравливания семян - это стационарный комплекс, который работает непрерывно и наносит на семенной материал протравители и инкрустирующие составы. За час через нее проходит до 10 т семян. Чужих машин в линии нет, все сделано на заводе «Клен»: бункер на приеме, пара тихоходных норий НЗ-10, Клен-ПСБ-10 - протравливатель-инкрустатор с баком под рабочий раствор - и оснастка, с которой семена затариваются в биг-бэги.

Три места, где бьются семена, и как их обходит линия

Вся конструкция подчинена одной цели: семя должно пройти дорогу от приемного бункера до биг-бэга с целой оболочкой и неповрежденным зародышем. Поэтому поднимают материал тихоходные нории: ковш разгружается гравитационно, без центробежного выброса, а лента движется со скоростью не выше 0,8 м/с. Поэтому же препарат по семенам разносит вращающийся барабан, а шнека и лопастного смесителя в линии нет. Семеноводу это важно: с микротрещинами и обрушенной оболочкой всхожесть падает.

В послеуборочной цепочке семена чаще всего травмируются на подъеме. В быстроходной нории разгрузка центробежная: ковш выбрасывает зерно, и оно бьется о головку. Так появляются сколы, дробленое зерно и трещины - сильнее всего это видно на крупноплодных бобовых, кукурузе и подсолнечнике. У НЗ-10 лента идет со скоростью до 0,8 м/с, и ковш в верхней точке просто опрокидывается - семена съезжают в лоток. Ковш и башмак подробно показаны в описании самой нории НЗ-10, а обе схемы подъема сопоставлены в статье о тихоходной и быстроходной нориях.

Дальше по опасности идет нанесение препарата. Когда семена мешает шнек или лопастной смеситель, движение принудительное: семя попадает в зазор между стенкой и рабочим органом и там зажимается. У Клен-ПСБ-10 таких органов нет вовсе - семена перемешивает сам барабан. Корпус вращается, слой пересыпается сам, и препарат покрывает поверхность без силового воздействия на оболочку.

И наконец, перевалки. Их в линии только две: первая - из бункера в протравливатель, вторая - из протравливателя в контейнер. Нет ни промежуточных емкостей, ни ручного пересыпания: едва выйдя из барабана, обработанная партия оказывается в биг-бэге.

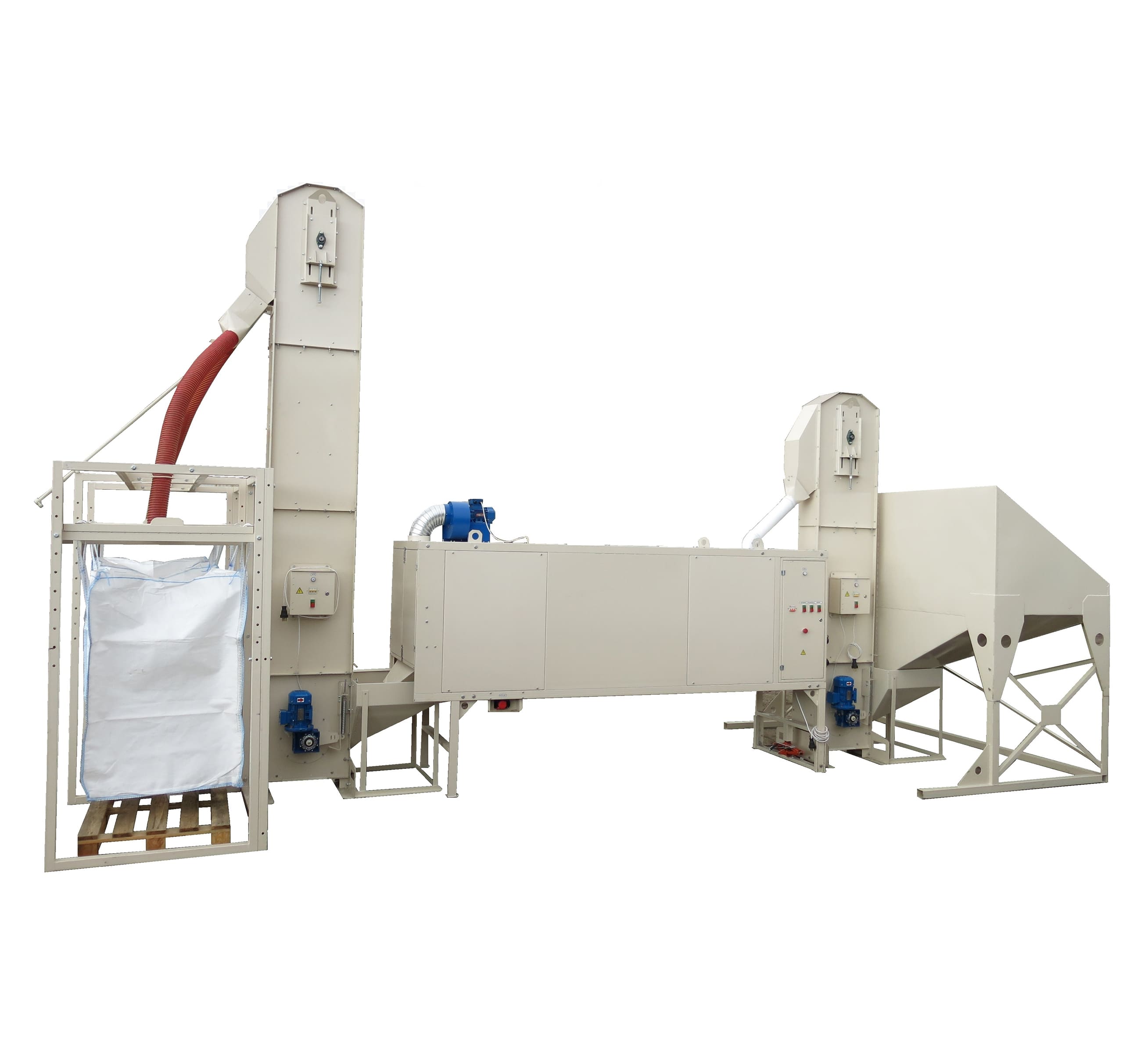

Из чего состоит линия

Под каждого заказчика линию подбирают заново. Учитывают четыре вещи: культуру, суточный объем обработки, способ, которым подают ворох, и схему отгрузки. Оборудование модульное, монтируется без фундамента и приямков, строить для него ничего не надо.

Машины в линии серийные, заводские, и к каждой приложены свой паспорт и свое руководство по эксплуатации. Любой узел продается и отдельно - им можно работать вне линии. Норией, например, с тем же успехом подают зерно в бункер хранения или на сепаратор, а устройство загрузки биг-бэгов ставят под выгрузку другой машины. Протравливатель тоже работает сам по себе, но с оговоркой: паспорт требует, чтобы семена шли в барабан равномерно, и рекомендует для подачи тихоходную норию и промежуточный бункер.

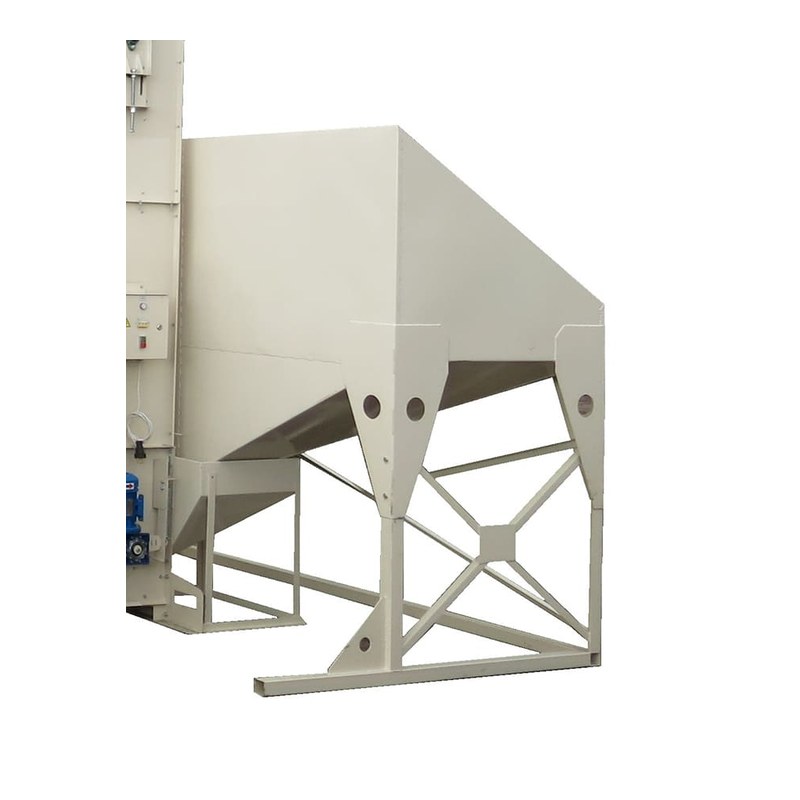

Приемный бункер увеличенного объема

Вмещает 2,7 куб. м. Запас в бункере сглаживает подвоз: привезли семена раньше или позже, поток на входе все равно ровный. А ровный поток нужен дозатору. Он отмеряет препарат литрами в час, и стоит подаче пойти рывками, как норма на тонну уплывает.

Загрузочная нория НЗ-10

Из бункера семена попадают в эту норию, а она отправляет их вверх, в загрузочное устройство протравливателя. Характеристики: производительность до 10 т/ч, мощность установленная - 1,5 кВт, скорость ленты - до 0,8 м/с. Конструкцию защищает патент RU 2 737 177 C1.

Клен-ПСБ-10, протравливатель-инкрустатор

Влажную обработку семян ведет барабанная машина, которая работает без остановок. Если идет инкрустация, производительность до 2 т/ч, если протравливание - до 10 т/ч. Сначала препарат попадает на семена из распылителя на входе, затем барабан диаметром 750 мм, вращаясь, доводит распределение до конца. Весит изделие в сборе до 506 кг, а потребляет не более 1,9 кВт.

Бак-дозатор для препарата и инокулянта

Узел собран на сварной раме: бак из пластика на 200 л с погружным миксером, насос-дозатор, пульт управления. Миксер нужен, чтобы за время обработки партии компоненты препарата не легли на дно. Насос перистальтический, с шаговым двигателем; заданный расход он выдерживает в пределах 0,0-99,9 л/ч, шаг настройки - 0,1 л/ч. Когда инокулянт и препарат вносят по отдельности, в линию ставят два таких бака.

Выгрузная нория с переключателем потоков

Обработанные семена из барабана забирает еще одна нория и подает на затаривание. Отдельной машиной ее считать не надо: это НЗ-10 в исполнении с переключателем потоков. Контейнеров под ней подвешено два, и выгрузку перебрасывают с одного на другой. Наполняются биг-бэги поочередно, так что замена тары линию не останавливает.

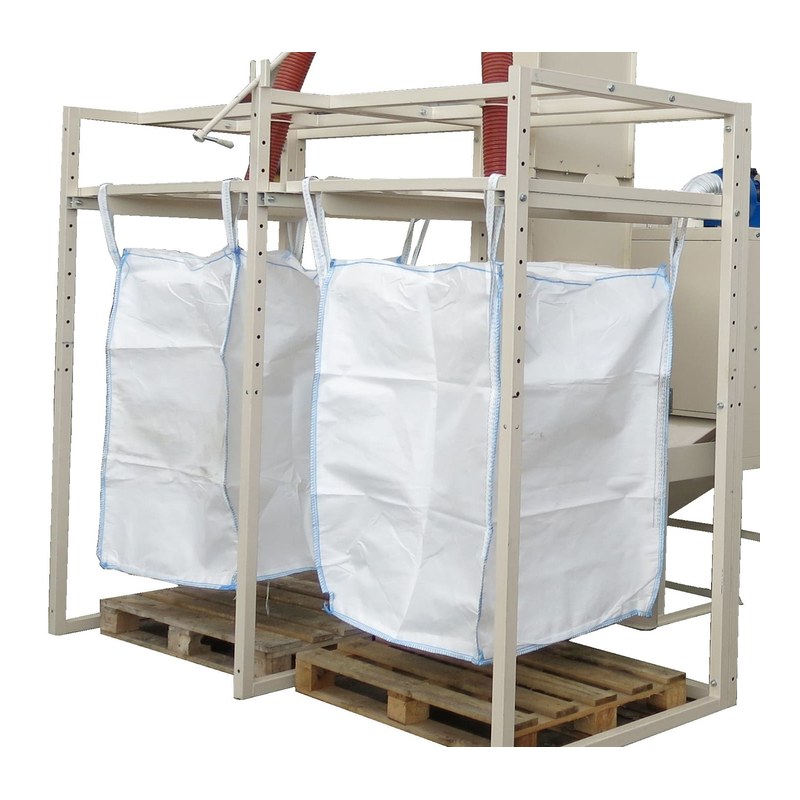

Устройство для загрузки биг-бэгов

По сути это рама с подвесом: контейнер висит на ней прямо под выгрузкой нории. Петли биг-бэга закрепляют, и дальше он наполняется самотеком. К полу раму не крепят, при перестановке она переезжает вместе с остальными узлами. Промежуточная тара такой схеме не нужна.

Путь семян от бункера до биг-бэга

Неочищенный ворох в линию не подают: семена должны быть очищены и откалиброваны заранее, для этого есть линия очистки семян. Их засыпают в приемный бункер, а из него они самотеком стекают в ковши нории через проходное окно. Сечение окна задает шибер бункера.

Нория несет семена вверх, до загрузочной высоты протравливателя. В верхней точке головки выброса нет: ковш опрокидывается, и содержимое съезжает в разгрузочный лоток.

Препарат встречает семена уже на входе: распылитель установлен прямо на приемном бункере протравливателя, до барабана. Из бака раствор приходит через перистальтический насос с шаговым двигателем. Норма выставляется с пульта бак-дозатора, и шаг у нее мелкий - десятые литра в час. Паспорт дает расчетную норму 10 л жидкости на 1 т семян; она действует, пока поставщик препарата не назвал другую. С порошками порядок такой: развести отдельно, а в бак залить уже раствор, причем через сито - ячейка не более 0,5 мм, иначе засорится распылитель. До пуска в бак наливают минимум 10 л и на минуту включают миксер, после чего он крутится постоянно. Тем, кто считает норму под свою культуру и свой препарат, пригодится статья о норме расхода рабочего раствора.

Следующая остановка - вращающийся барабан, его диаметр 750 мм. Слой семян в нем все время пересыпается, и за счет этого препарат раскатывается по поверхности семени. Долго ли партия пробудет в барабане, решает наклон рамы. Рама опирается на регулируемые опоры; меняя уклон оси барабана, задают, быстрее или медленнее материал пройдет через машину. Настраивать уклон паспорт доверяет агроному-семеноводу. Так же, уклоном, линию перестраивают на инкрустацию, где по паспорту она дает до 2 т/ч.

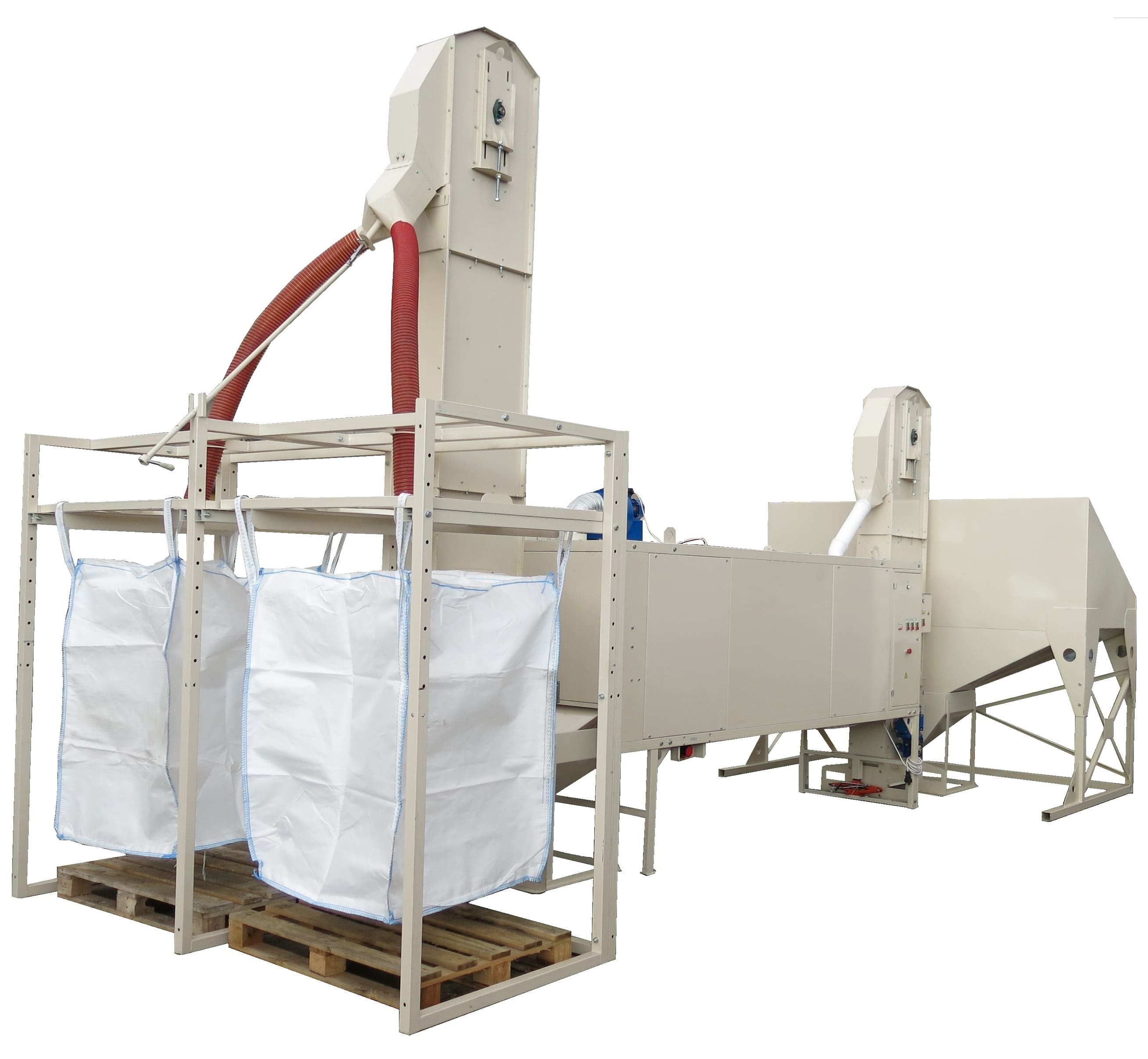

Из барабана обработанные семена уходят во вторую норию, а та поднимает их к затариванию. Работает переключатель потоков: выгрузка переходит с контейнера на контейнер. Пока второй наполняется, первый, уже полный, снимают и отвозят тележкой для биг-бэга. Времени на перецепку тары линия не теряет.

Две комплектации

В базе у линии два варианта комплектации.

• Бак-дозатор один. Базовое исполнение: на линии стоит бак рабочего раствора объемом 200 л с собственным дозирующим узлом.
• Бак-дозаторов два. Добавлен второй бак; насос-дозатор у него свой, норма расхода тоже настраивается своя.

Зачем нужен второй бак? Во-первых, для двухкомпонентного состава, когда в одной емкости компоненты держать нельзя. Во-вторых, для работы без пауз: текущая партия идет из одного бака, а во втором тем временем готовят следующий замес. Оба случая мы подробно разобрали в описании бак-дозатора для жидкого инокулянта.

Точный состав появляется после расчета: набор узлов меняется вместе с культурой, суточным объемом обработки и схемой отгрузки. На получившуюся комплектацию и называем цену и срок поставки.

Линия на белгородских семенах

Подсолнечник, кукуруза и соя - на семенах этих культур дробление и трещины заметнее всего, и все три сеют в Белгородской области. Для таких партий тихоходный подъем и барабанная обработка - прямой расчет, а озимую пшеницу и ячмень та же линия обрабатывает потоком до 10 т/ч. Едет оборудование из Луганска: «Деловые Линии» доставляют его на свой терминал в Белгороде (ул. Коммунальная, д. 18, корп. 2), либо мы везем его прямо в хозяйство. Узлы модульные, на месте их расставляют на ровном полу без строительных работ.

Что потребуется от площадки

• Пол. Ровный, бетонный или асфальтовый. Обходимся без фундамента, земляных работ и анкерного крепления, но вес оборудования основание держать обязано: это 210 кг у нории и 506 кг у протравливателя с баком-дозатором.
• Сеть. 3-фазная, 380 В, с расчетом на суммарную мощность узлов около 5 кВт.
• Высота. Над норией должно оставаться свободное место, а сама она по габариту 3 160 мм.
• Вытяжка. Вытяжной вентилятор у протравливателя свой. Если помещение закрытое, выходной патрубок вентилятора выводят в систему вентиляции - так выхлоп не копится в цехе.
• Подъезд. Нужно место, чтобы подвозить материал к приемному бункеру и забирать заполненные биг-бэги.

Линия модульно-секционная: проектировать и строить под нее ничего не надо. Поменялась планировка - норию, не разбирая, перевозят вилочным погрузчиком. Переходите на другую культуру - в башмаке нории есть люк с выдвижным поддоном, через него башмак и вычищают. А когда работа закончена, чистой водой промывают бак, насос-дозатор и барабан протравливателя.

Видео: линия в работе

Завод выкладывает на своем канале съемки работающей линии. По ним можно оценить темп подачи, посмотреть, что происходит с семенами на выгрузке из нории и как идет наполнение контейнеров.

Вторая съемка той же линии - ниже.

Чтобы мы посчитали состав линии, подобрали комплектацию и назвали цену, опишите три вещи: культуру, объем обработки и свою площадку.
